Робот-паллетайзер - это промышленный манипулятор, который забирает коробки, мешки, ящики или другую упакованную продукцию с конвейера и укладывает ее на поддон по заданной схеме. Оборудование повторяет карту слоев, контролирует положение груза и формирует паллеты с одинаковыми габаритами.
Роботизированное паллетирование применяют, когда ручной участок не успевает за линией, упаковки тяжелые, не хватает сотрудников или требуется стабилизировать качество укладки. Однако робот является только частью системы: для полноценной работы нужны подача продукции, подходящий захват, место для паллет, датчики, ограждения и согласованное управление.
Что делаетЗахватывает продукцию и укладывает ее по сохраненной карте паллеты.
С чем работаетС коробами, мешками, ящиками, ведрами, канистрами и групповой упаковкой.
Как подбираетсяПо времени цикла, массе захвата, досягаемости, типу тары и компоновке участка.
Что такое робот-паллетайзер
Робот-паллетайзер, робот-паллетоукладчик и робот для укладки на паллеты - названия одного типа оборудования. Основу системы составляет программируемая механическая рука. На ее фланце установлен захват, подобранный под конкретную упаковку. Манипулятор перемещает продукт между точкой забора и одной или несколькими позициями паллетирования.
Задача робота - не просто перенести коробку. Он должен сохранить ориентацию упаковки, поставить ее в рассчитанное место, выдержать порядок слоев и не повредить тару. Схемы хранятся в системе управления и выбираются оператором при смене продукции.
Важно различать процессы: паллетайзер укладывает отдельные упаковки на поддон. Паллетообмотчик фиксирует стрейч-пленкой уже сформированный груз. В автоматической линии эти машины работают последовательно, но не заменяют друг друга.
Как работает робот-паллетайзер
- Подача продукции. Коробки, мешки или другая упаковка поступают от фасовочной машины либо производственной линии по конвейеру.
- Ориентация. Направляющие, упоры или отдельный модуль выравнивают продукт. Датчики подтверждают его наличие в точке захвата.
- Захват. Робот берет одну упаковку, группу изделий или целый слой. Способ удержания зависит от поверхности, жесткости и массы тары.
- Перемещение. Манипулятор движется по рассчитанной траектории, обходя оборудование и уже уложенные ряды.
- Укладка. Продукция устанавливается в координаты, предусмотренные картой слоя. Для следующего ряда программа меняет высоту и ориентацию.
- Смена паллеты. После достижения заданного количества слоев полная паллета отводится, а в рабочую позицию подается пустой поддон.
- Фиксация и маркировка. При необходимости груз передается на обмотку, обвязку, взвешивание и нанесение этикетки.
Подача
Позиционирование
Захват
Укладка
Отвод паллеты
Производительность всей ячейки определяется самым медленным этапом. Быстрый робот не устранит задержки, если продукт поступает неравномерно, упаковка приходится долго выравнивать или полная паллета слишком медленно покидает рабочую зону.
Из чего состоит роботизированная ячейка паллетирования
| Элемент | Назначение | Что учитывать |
|---|---|---|
| Робот-манипулятор | Перемещает продукцию между точкой захвата и паллетой. | Грузоподъемность, досягаемость, высота укладки, время цикла. |
| Захват | Удерживает одну или несколько упаковок, листы либо поддоны. | Форма, материал, пористость, жесткость и масса продукта. |
| Подающий конвейер | Доставляет продукцию и создает управляемый поток перед роботом. | Скорость, ширина, высота и необходимость накопительного участка. |
| Ориентатор | Разворачивает и выравнивает упаковку до точки захвата. | Количество форматов и допустимый разброс положения. |
| Позиция паллеты | Фиксирует пустой поддон в повторяемых координатах. | Размеры паллет, точность установки и доступ погрузочной техники. |
| Диспенсер поддонов | Хранит штабель и автоматически выдает пустые паллеты. | Емкость, качество оснований и диапазон размеров. |
| Межслойные листы | Разделяют ряды, повышают сцепление и распределяют нагрузку. | Формат листа, место хранения и способ захвата. |
| Система управления | Синхронизирует робота, конвейеры, датчики и внешнюю линию. | Обмен сигналами, рецепты продукции, диагностика и доступ оператора. |
| Защитный контур | Останавливает опасное движение при входе человека в рабочую зону. | Ограждения, двери с блокировкой, сканеры и аварийные кнопки. |
Комплектацию определяют после аудита участка. Например, диспенсер не обязателен, если пустые поддоны устанавливает погрузчик, а робот может самостоятельно брать межслойные листы комбинированным захватом.
Роботизированный и классический паллетайзер: в чем разница
В широком смысле паллетайзеры включают несколько типов укладочного оборудования. Роботизированная рука берет отдельные упаковки или их группу и свободно меняет траекторию. Классический паллетайзер сначала формирует ряд или целый слой, после чего переносит его на поддон.
| Критерий | Робот-паллетайзер | Послойный паллетайзер |
|---|---|---|
| Гибкость | Удобен при нескольких форматах, схемах и точках укладки. | Лучше работает со стабильным ассортиментом и повторяемой упаковкой. |
| Производительность | Зависит от массы захвата, траектории и количества изделий за цикл. | Высока при переносе заранее сформированного слоя. |
| Занимаемая площадь | Определяется радиусом работы, паллетными позициями и ограждением. | Требуется место для формирования слоя и механизма его переноса. |
| Переналадка | Часть изменений выполняется выбором рецепта; иногда требуется смена захвата. | Может потребоваться механическая регулировка направляющих и формирователя. |
| Несколько линий | Один робот может обслуживать несколько потоков при достаточном времени цикла. | Чаще привязан к одному стабильному потоку. |
Робот не всегда является единственно верным решением. При очень высокой скорости одной стабильной линии послойная машина может оказаться производительнее. При сменном ассортименте и нескольких направлениях роботизированная ячейка обычно дает больше вариантов компоновки.
Виды захватов для роботов-паллетайзеров
Захват непосредственно контактирует с продукцией, поэтому его выбор влияет на надежность цикла сильнее, чем многие паспортные характеристики робота. Перед проектированием желательно предоставить образцы всех упаковок, включая тару с минимальным наполнением и возможными отклонениями формы.
V
Вакуумный
Удерживает коробку или лист присосками. Подходит для ровной поверхности, на которой можно создать устойчивое разрежение. Пористый или деформированный картон требует проверки.
M
Механический
Сжимает упаковку боковыми губками или пальцами. Усилие настраивают так, чтобы груз не выскальзывал и одновременно не деформировался.
F
Вилочный
Подхватывает мешки, пачки, ящики или группу коробов снизу. Для вывода вил из слоя необходима подходящая схема укладки.
B
Для мешков
Учитывает мягкую форму и смещение наполнителя. Может сочетать вилы, прижим и поддерживающие элементы.
L
Послойный
Переносит собранный ряд или весь слой. Используется для увеличения производительности, если упаковка и раскладка это допускают.
C
Комбинированный
В одном инструменте объединяются разные функции: работа с продукцией, прокладочными листами и пустыми поддонами.
Что проверяют при выборе захвата
- массу не только продукта, но и самого захватного устройства;
- прочность стенок, швов, крышек и мест контакта;
- разброс размеров и формы упаковок после заполнения;
- возможность брать несколько единиц за один цикл;
- необходимость поворачивать продукт перед укладкой;
- время переключения при смене формата;
- требования к санитарной обработке и материалам конструкции.
Какие грузы укладывают роботы-паллетайзеры
| Упаковка | Особенности паллетирования | На что обратить внимание |
|---|---|---|
| Картонные короба | Возможна укладка по одному, группой или слоем. | Пористость картона, прочность верхней панели, заклейка и допустимое сжатие. |
| Мешки | Схема должна формировать устойчивую перевязку слоев. | Положение горловины, смещение содержимого, масса и повторяемость формы. |
| Ящики и лотки | Робот захватывает тару сверху, сбоку или снизу. | Выступы, ручки, замки, материал и возможность штабелирования. |
| Ведра и канистры | Часто укладываются группой с межслойными листами. | Крышки, горловины, центр тяжести и допустимое боковое усилие. |
| Бутылки и банки | Обрабатываются в ящиках, лотках или групповой упаковке. | Жесткость вторичной упаковки и риск точечного давления. |
| Нестандартные изделия | Требуют индивидуального захвата или транспортной оснастки. | Точки удержания, ориентация, хрупкость и выступающие элементы. |
Фраза «робот работает с любой продукцией» некорректна. Возможность автоматизации подтверждают испытанием образцов. Иногда достаточно заменить захват, а иногда требуется изменить саму упаковку, добавить лоток или стабилизировать продукт до точки захвата.
Количество осей, грузоподъемность и рабочая зона

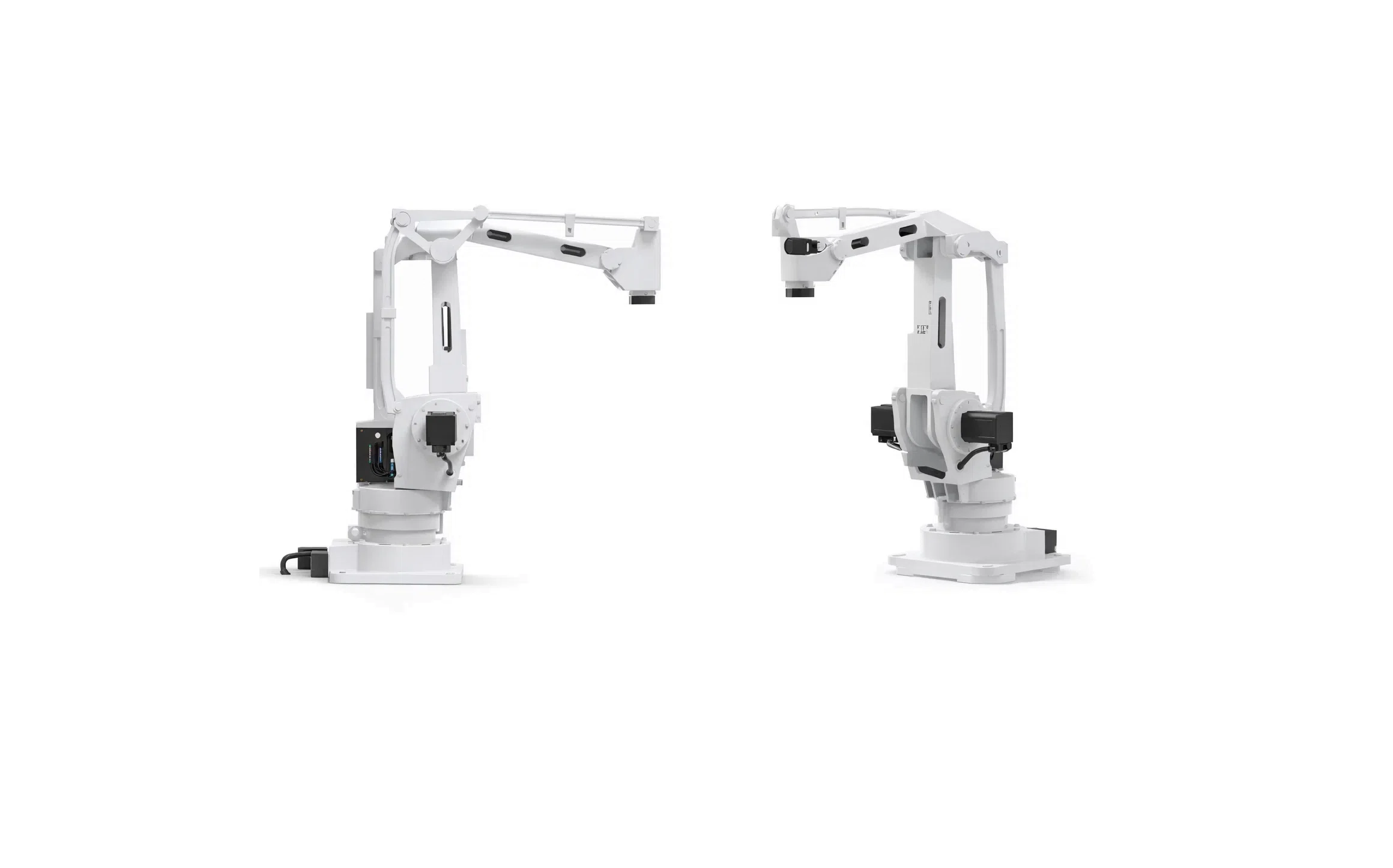

Четырехосевой паллетайзер
Оптимизирован для быстрых повторяющихся перемещений между конвейером и паллетой. Конструкция подходит, если груз сохраняет вертикальную ориентацию и сложные наклоны не требуются.
Шестиосевой робот
Имеет больше свободы движения, может менять ориентацию продукта и работать со сложными траекториями. Дополнительная гибкость полезна не во всех проектах и должна быть обоснована задачей.
Грузоподъемность рассчитывают с учетом массы продукции, захвата, кабелей и установленной оснастки. Если робот берет четыре коробки по 10 кг, а захват весит 35 кг, полезная нагрузка цикла уже составляет не менее 75 кг без учета дополнительных компонентов.
Досягаемость - это не только максимальный радиус. Проверяют всю рабочую область: нижнюю точку забора, верх последнего слоя, дальние углы паллеты и траектории между ними. Робот должен укладывать продукцию без предельных положений осей и столкновений с ограждением.
Выбирать модель с минимальным запасом по нагрузке и радиусу рискованно. После добавления захвата или изменения высоты паллеты может оказаться, что крайняя точка находится за пределами устойчивой рабочей зоны.
Как рассчитать производительность паллетайзера
Сначала фиксируют пиковый, а не только средний темп производственной линии. Затем определяют, сколько упаковок робот способен переносить за один цикл. Требуемое число циклов в минуту рассчитывается делением подачи продукта на количество единиц в одном захвате.
Циклов в минуту = упаковок в минуту / упаковок за один захват
Если поток составляет 20 коробок в минуту, а захват переносит две коробки, робот должен выполнять не менее 10 рабочих циклов в минуту. Но к этому времени добавляются ожидание продукта, установка прокладочного листа и смена заполненного поддона. Нужный запас определяют по хронометражу и моделированию.
Какие характеристики определяют возможности робота-паллетайзера
Паспортные параметры нельзя рассматривать отдельно друг от друга. Производительность зависит от траектории и количества упаковок в одном захвате, допустимая масса - от веса рабочего инструмента, а реальная зона действия - от высоты и расположения всех точек укладки.
Исходные данные для расчета роботизированной ячейки
- размеры, масса, фотографии и образцы всех упаковок;
- минимальная, средняя и пиковая подача продукции;
- количество упаковок в одном слое и готовые карты укладки;
- размеры, качество и допустимый разброс геометрии поддонов;
- требуемая высота и масса сформированной паллеты;
- число производственных потоков и частота смены SKU;
- план участка с колоннами, проходами, воротами и высотой потолка;
- параметры существующих конвейеров и сигналы обмена с линией;
- необходимость в межслойных листах, маркировке, обвязке и обмотке.
Связанные параметры оборудования
Время цикла
Система должна принимать пиковый поток без постоянного переполнения накопительного конвейера.
Полезная нагрузка
Суммируют продукт, захват и оснастку, затем проверяют допустимую нагрузку во всей траектории.
Рабочая зона
Учитывают не только максимальный радиус, но и высоту последнего слоя, нижние и дальние точки.
Переналадка
Оценивают смену рецепта, регулировку конвейера и необходимость физической замены захвата.
Условия эксплуатации
Температура, влажность, запыленность, санитарная мойка и характеристики рабочей среды влияют на исполнение.
Обслуживание
Конструкция должна оставлять доступ к захвату, приводам, датчикам и другим узлам для диагностики и регламентных работ.
Примеры разных конструкций представлены в разделе роботов-паллетайзеров. Сравнивать их следует по полному рабочему циклу, а не только по грузоподъемности манипулятора.
Интеграция в производственную линию
Роботизированный участок должен обмениваться сигналами с фасовочной машиной, конвейерами и последующим оборудованием. Система получает данные о наличии продукта, выбранном рецепте и готовности паллетной позиции, а также сообщает о заполнении поддона, остановке или ошибке.
Что предусматривают в проекте
- накопление продукции при кратковременной остановке робота;
- сценарий отвода полной и подачи пустой паллеты;
- безопасный доступ для обслуживания и устранения замятия;
- хранение рецептов и защиту настроек от случайного изменения;
- индикацию состояния и понятные сообщения об ошибках;
- ручной режим для наладки без отключения защитных функций;
- резервный сценарий, если участок влияет на остановку всей линии.
Безопасность роботизированной ячейки
Рабочая зона промышленного робота отделяется ограждением или контролируется защитными устройствами. Двери оснащаются блокировкой, а точки загрузки и выхода паллет проектируются так, чтобы продукция могла проходить без свободного доступа человека к движущимся механизмам.
Конкретный состав защиты определяется оценкой рисков проекта. Ограждение нельзя заменять только предупреждающей разметкой, если внутри сохраняется опасное автоматическое движение.
Преимущества и ограничения роботов-паллетайзеров
Стабильная укладка
Робот повторяет координаты и ориентацию упаковок от паллеты к паллете при неизменных исходных условиях.
Снижение ручной нагрузки
Сотрудникам не приходится постоянно поднимать тяжелые упаковки и выполнять однообразные движения.
Работа с несколькими схемами
Рецепты позволяют переключаться между утвержденными картами укладки.
Согласованный темп
При правильном расчете участок принимает продукцию с линии без ручного накопления.
Контроль процесса
Датчики и система управления фиксируют состояние оборудования и причины остановок.
Гибкая компоновка
Один манипулятор может обслуживать несколько точек забора или укладки в пределах рабочей зоны.
Что роботизация не решает автоматически
- нестабильная форма или положение упаковки требуют дополнительной подготовки продукта;
- при смене геометрии тары может понадобиться новый захват или механическая регулировка;
- робот не исправляет неустойчивую карту укладки и недостаточную прочность нижних коробов;
- без буферного конвейера остановка ячейки может остановить предыдущую часть линии;
- сформированную паллету обычно нужно дополнительно зафиксировать для перевозки;
- оборудование требует регламентного обслуживания и подготовленного персонала.
Поэтому робот-паллетайзер рассматривают как элемент технологической системы. Эффект достигается, когда подача продукции, схема укладки, захват, смена поддонов и последующая упаковка согласованы между собой.
Что происходит после укладки продукции
Сформированная паллета еще не всегда готова к перевозке. Груз проверяют по высоте и массе, при необходимости добавляют верхний лист, уголки или стреппинг-ленту. Затем транспортный пакет фиксируют пленкой. Для этого применяют паллетообмотчики, работающие отдельно или в общей автоматической линии.
Подробно различия между поворотным столом, вращающейся рукой, мобильными моделями и типами кареток разобраны в статье «Что такое паллетообмотчик».
Распространенные ошибки при выборе паллетайзера
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Расчет по средней подаче | В пиковые периоды перед роботом накапливается продукция. | Использовать максимальный стабильный темп и предусмотреть буфер. |
| Учет массы без захвата | Фактическая полезная нагрузка превышает допустимую. | Суммировать продукт, захват, оснастку и кабельный пакет. |
| Выбор робота до захвата | После проектирования инструмента не хватает нагрузки или досягаемости. | Прорабатывать продукт, захват и траекторию как единую систему. |
| Одна идеальная упаковка на испытании | В производстве робот не справляется с мятыми или недозаполненными единицами. | Проверять минимальные и максимальные отклонения реальной тары. |
| Нет времени на смену паллеты | Расчетная скорость достижима только на коротком тесте. | Включить в цикл отвод полного и подачу пустого поддона. |
| Нет места для обслуживания | Регламентные работы требуют разбирать соседнее оборудование. | Проверить сервисные зоны до утверждения компоновки. |
| Автоматика проектируется отдельно | Оборудование не согласовано по сигналам и сценариям остановки. | Заранее составить матрицу обмена и логику всех режимов. |
| Обмотку считают частью укладки | Проект заканчивается нестабилизированной паллетой. | Отдельно предусмотреть фиксацию готового транспортного пакета. |
Частые вопросы о роботах-паллетайзерах
Робот-паллетайзер - что это простыми словами?
Это промышленная роботизированная рука с захватом, которая берет упакованную продукцию с конвейера и складывает ее на поддон по заданной схеме.
Чем робот-паллетайзер отличается от паллетоукладчика?
Робот-паллетайзер является одним из видов паллетоукладчика. Термин «паллетоукладчик» также применяют к классическим машинам, которые формируют и переносят целые слои без универсальной роботизированной руки.
Может ли один робот обслуживать две производственные линии?
Да, если суммарная пиковая подача не превышает производительность ячейки, обе точки захвата находятся в рабочей зоне, а накопление и приоритеты потоков правильно организованы.
Можно ли укладывать одним роботом коробки и мешки?
Возможность зависит от захвата. Обычно для сильно различающейся упаковки требуется сменный или комбинированный инструмент, а также отдельные рецепты и точки подачи.
Сколько осей нужно для паллетирования?
Для типовой укладки без сложного поворота продукции часто достаточно четырехосевой модели. Шестиосевой робот выбирают, когда необходима дополнительная свобода ориентации или сложная траектория.
Какая производительность у робота-паллетайзера?
Она зависит от модели, траектории, массы и количества упаковок в одном захвате. Сравнивать следует не максимальную скорость движения робота, а полный цикл ячейки вместе с подачей продукта и сменой паллет.
Нужен ли отдельный оператор?
Во время стабильного автоматического цикла постоянная ручная укладка не требуется. Сотрудник контролирует состояние участка, пополняет расходные материалы, меняет рецепты и выполняет действия по регламенту предприятия.
Как робот понимает, куда поставить коробку?
Координаты и последовательность укладки записаны в рецепте. Датчики подтверждают наличие продукции и паллеты, а система управления выдает роботу разрешение на очередной цикл.
Можно ли добавить новые схемы укладки после запуска?
Обычно да, если новая упаковка подходит по массе, способу захвата и рабочей зоне. Перед вводом рецепта проверяют устойчивость паллеты и отсутствие столкновений.
Что такое депаллетизация?
Это обратная операция: робот снимает продукцию с паллеты и передает ее на конвейер или следующий участок. Не каждый проект паллетирования можно использовать для депаллетизации без изменения захвата и системы распознавания.
Нужно ли обматывать груз после роботизированной укладки?
Если транспортный пакет должен выдерживать перемещение и перевозку, обычно требуется дополнительная стабилизация пленкой, лентой или другим способом. Точный вариант выбирают по массе, геометрии и маршруту груза.
Какие данные нужны для предварительного расчета?
Размеры и масса упаковок, производительность линии, карты укладки, параметры поддона, план участка, высота готового груза и требования к дополнительным операциям.
Итог
Робот-паллетайзер автоматизирует тяжелую повторяющуюся укладку, но результат зависит от всей ячейки: захвата, подачи продукта, карты слоев, смены поддонов и системы безопасности. Проектирование начинают с реальных образцов упаковки, пиковой производительности и плана участка. После расчета цикл проверяют в моделировании и на испытаниях с продукцией.
