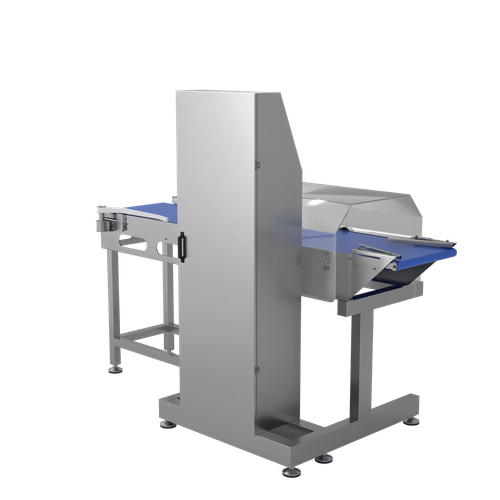

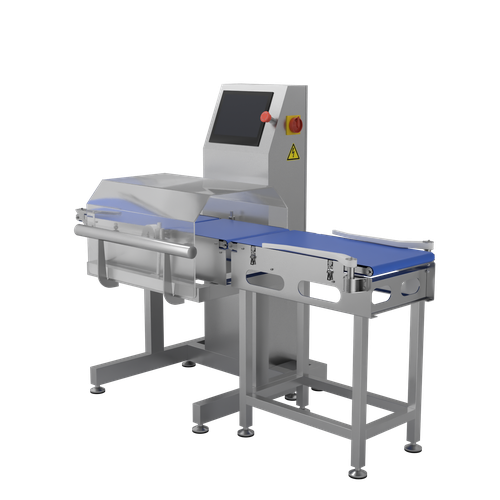

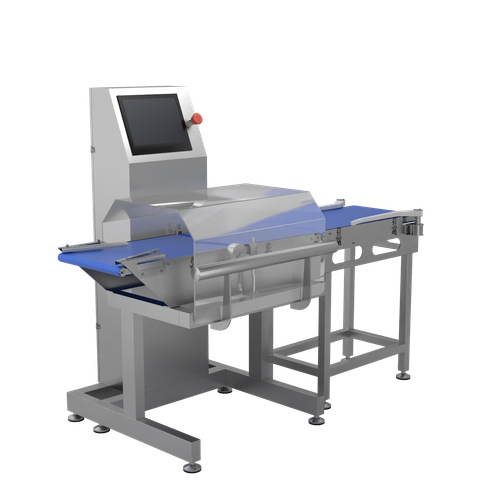

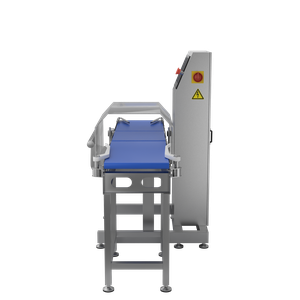

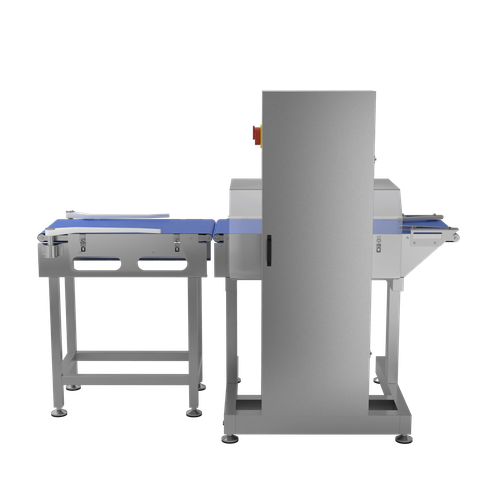

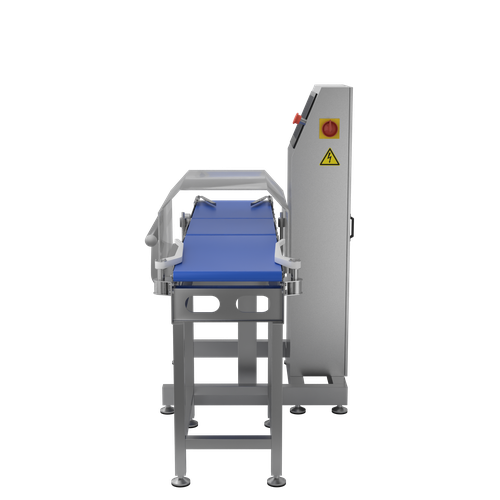

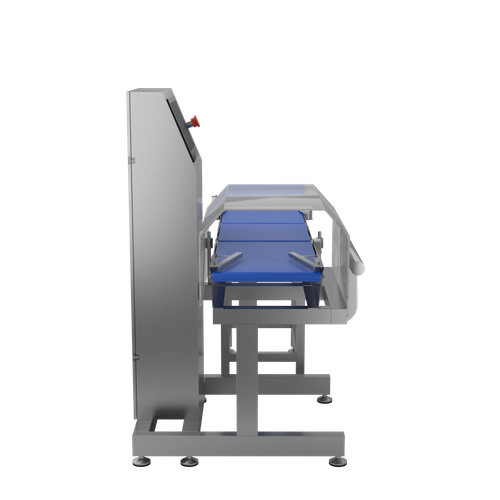

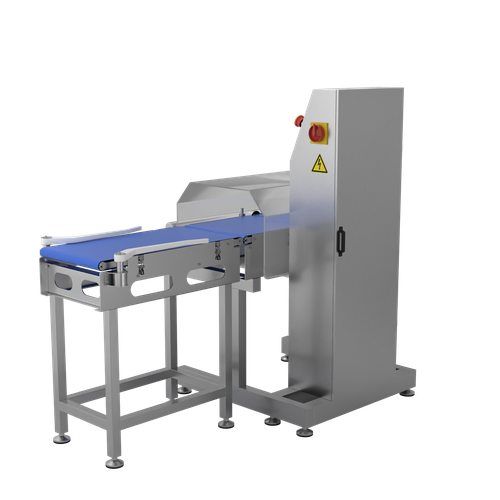

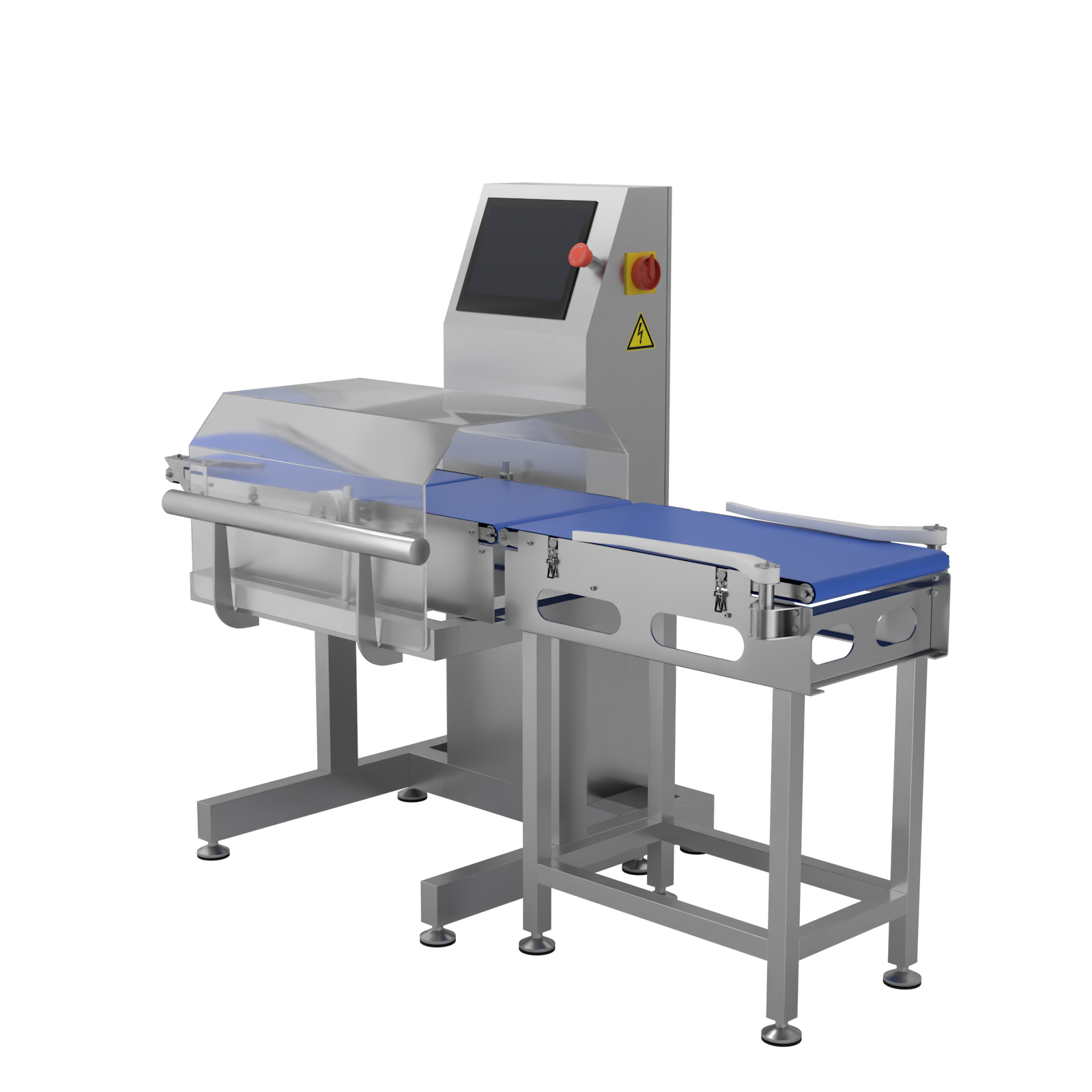

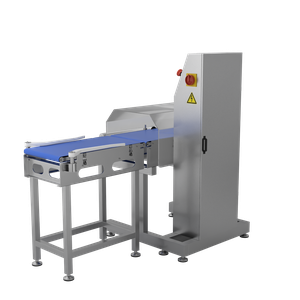

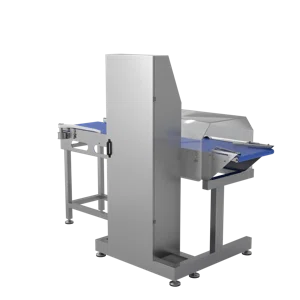

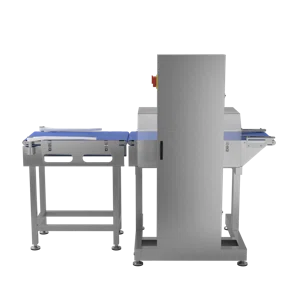

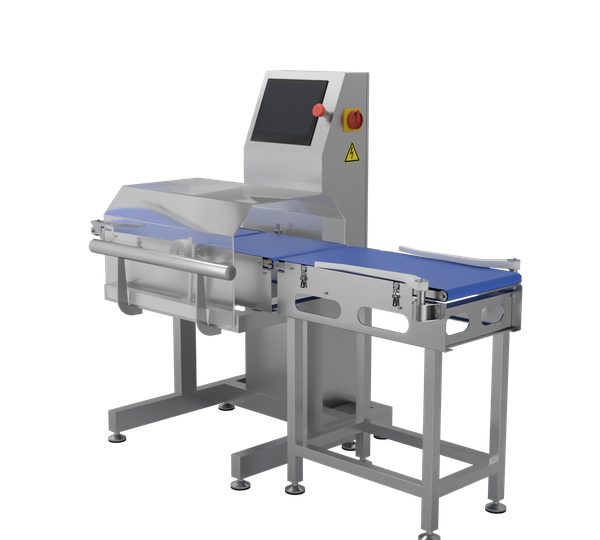

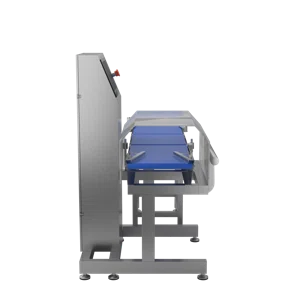

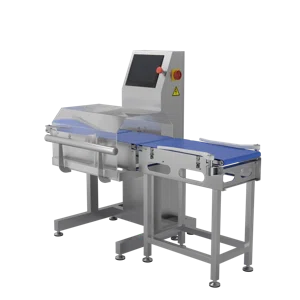

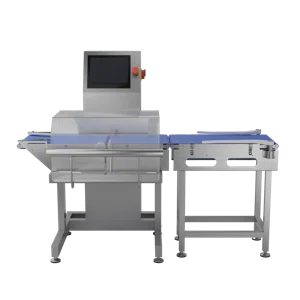

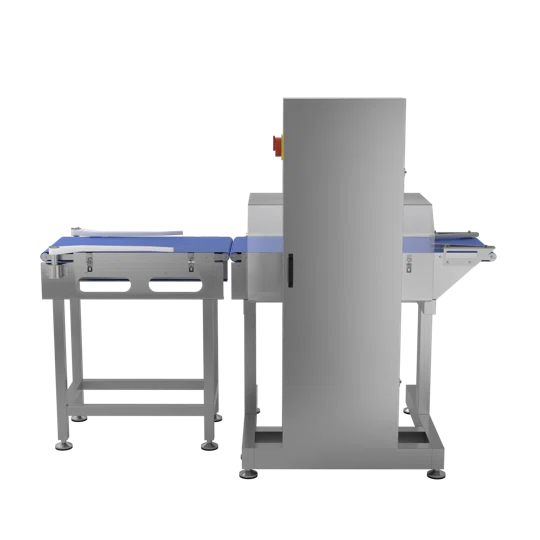

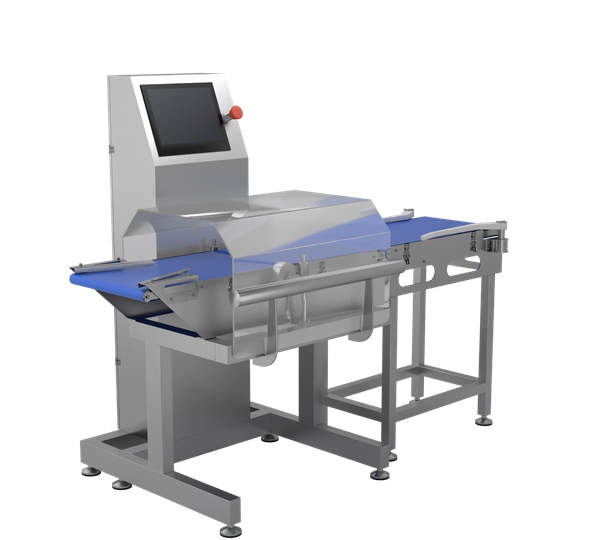

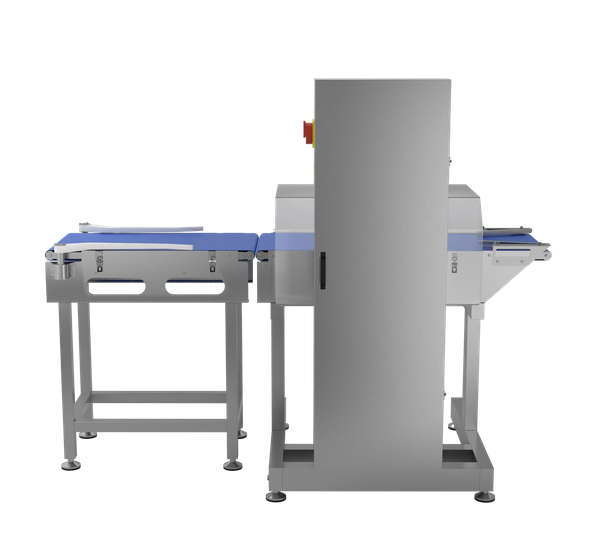

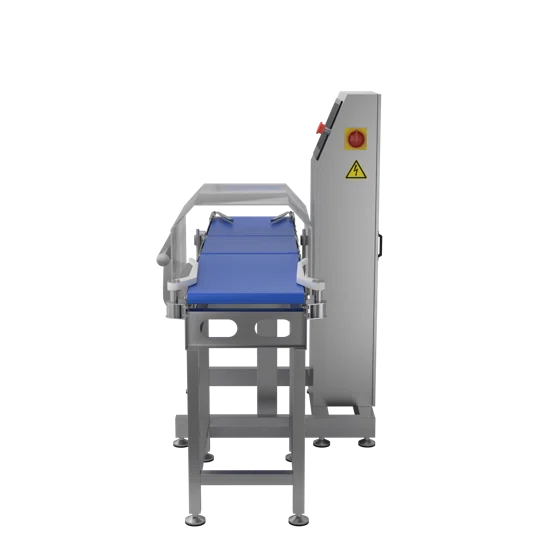

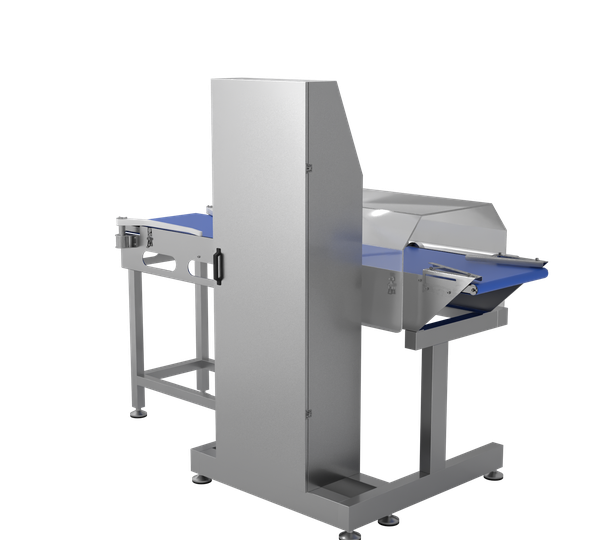

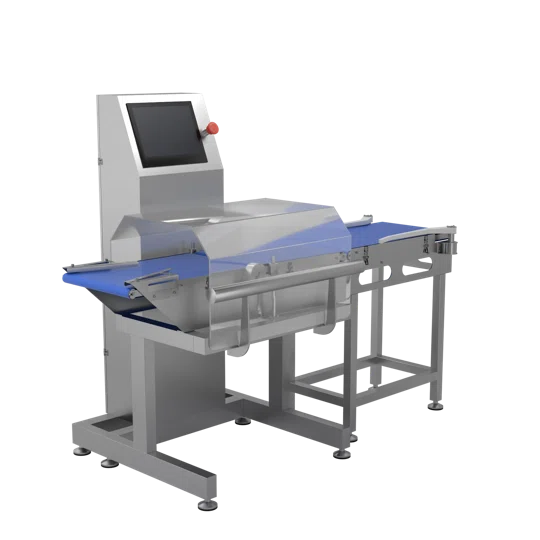

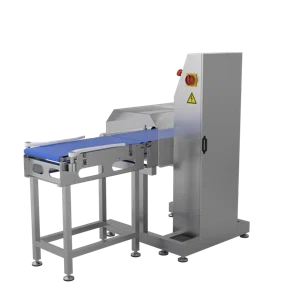

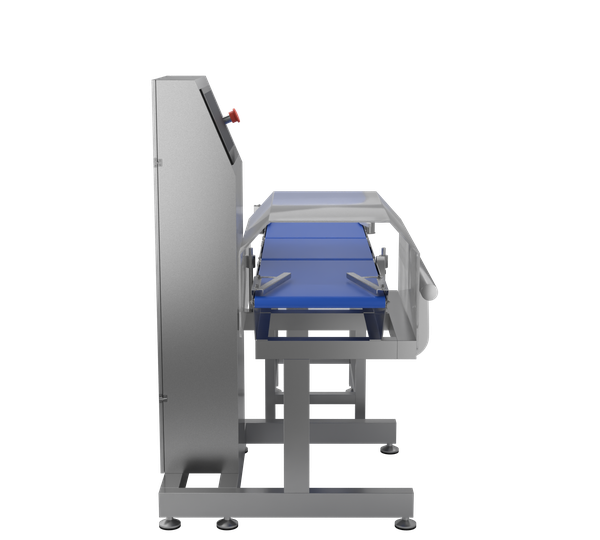

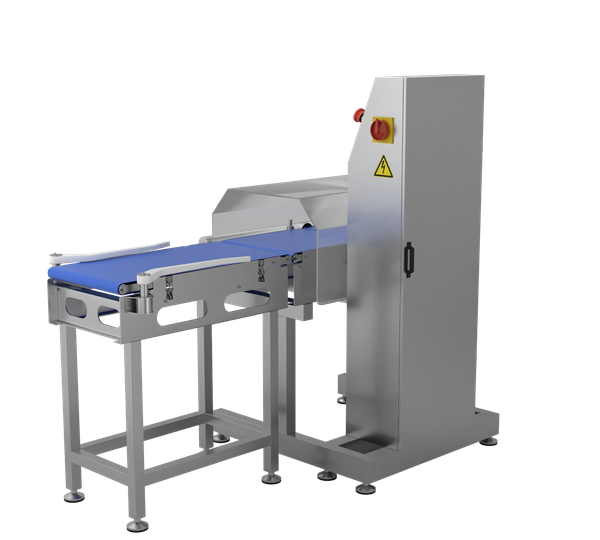

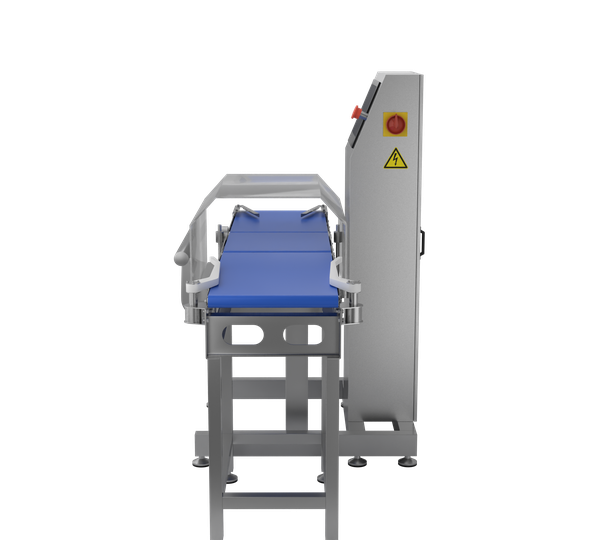

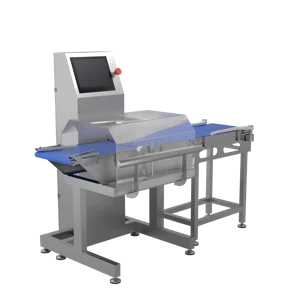

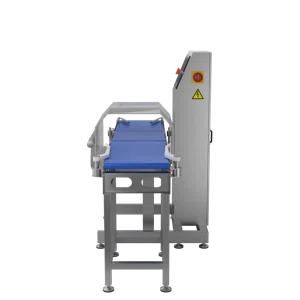

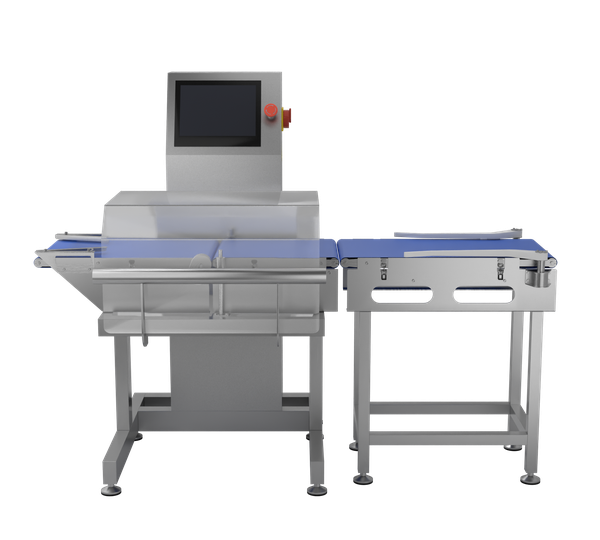

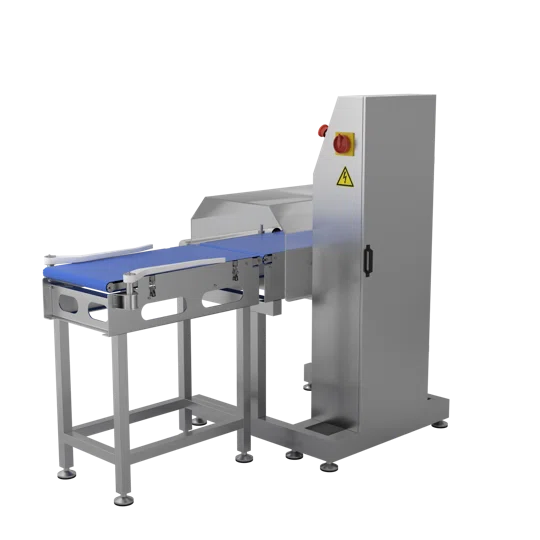

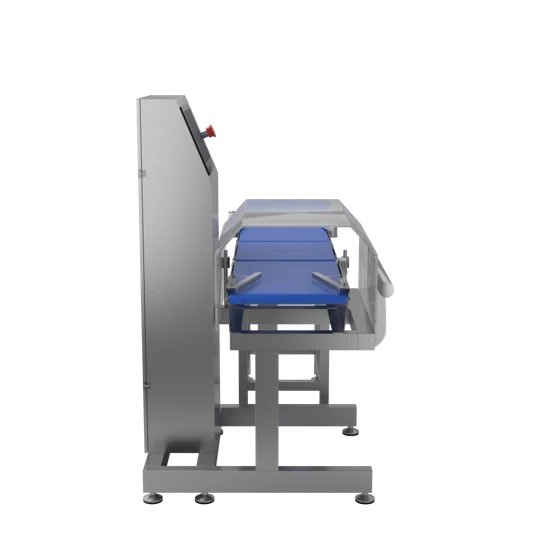

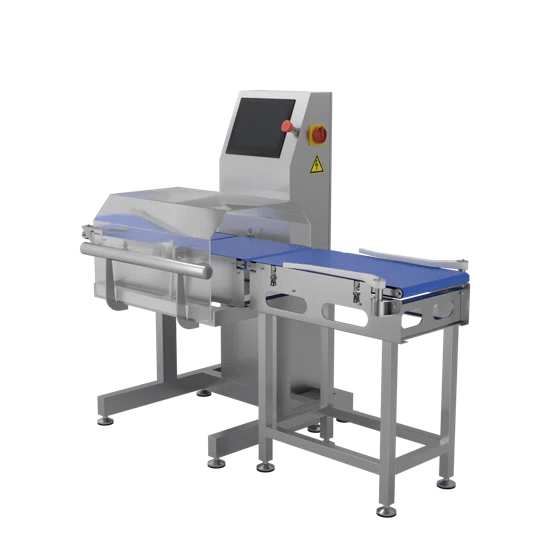

Чеквейер с отбраковщиком CW200

Q: Зачем проверять массу каждой упаковки?

Проверка помогает выявлять упаковки с отклонением массы, снижать риск претензий из-за недовеса и обращать внимание на избыточный расход продукта при перевесе.

Q: Для какой продукции подходит модель CW200?

Модель рассчитана на товары массой до 1 кг. При подборе учитывают ширину ленты 210 мм, размеры и устойчивость упаковки, скорость подачи и необходимую точность.

Q: Как выполняется автоматическая отбраковка по весу?

Если измеренная масса выходит за установленный диапазон, пневматический толкатель перемещает продукт из основного потока, а оператор получает световой и звуковой сигнал.

ID: 4538

1 оценка

688 500 ₽

В наличии

Расширенная комплектация

Демонстрация и испытания Бесплатно

Характеристики

Вес 120 кг
Взвешивающая часть 400 мм
Высота от конвейера до пола 750±30 мм
Габариты 1100х570х1410 мм
Максимальный вес продукта 1000 г
Метод сигнализации Световая и звуковая сигнализация
Минимальный шаг 0,01 г
Напряжение 220В
Отбраковочная часть 700 мм
Подача воздуха 0,6-1 МПа
Подающая часть 400 мм
Производитель Youji Technology Co LTD
Система отбраковки Толкатель
Скорость конвейера 30-70 м/мин
Скорость проверки до 100 шт/мин
Страна Китай
Точность 0,3-1 г
Управление 10-дюймовый сенсорный экран
Ширина ленты 210 мм
Материал SUS304

Описание

Чеквейер с отбраковщиком предназначен для проверки упакованной продукции непосредственно во время движения по конвейеру. Система измеряет массу каждой единицы, сравнивает результат с установленным допуском и автоматически удаляет изделия с недовесом или перевесом.

Такое оборудование для контроля веса устанавливают после фасовочной или упаковочной машины. Оно помогает поддерживать единые требования к готовой продукции, быстрее обнаруживать отклонения дозирования и сокращать объём ручных проверок без остановки потока.

до 100 шт/минмаксимальная скорость проверки

до 1000 гмаксимальная масса продукта

0,3-1 гточность в зависимости от продукта и режима

30-70 м/миндиапазон скорости конвейера

Принцип работы

Взвешивание продукции в движении

Ленточная система динамического взвешивания состоит из подающей, весовой и отбраковочной секций. Параметры контроля задаются оператором через 10-дюймовый сенсорный экран.

Подача

Продукт поступает на ленту и направляется к измерительному участку. Для точного результата упаковки должны двигаться раздельно и устойчиво.

Измерение массы

Весовая секция фиксирует значение и передаёт его системе управления. Результат сопоставляется с минимальной и максимальной границами допуска.

Отбраковка

Соответствующая норме упаковка продолжает движение, а несоответствующая удаляется пневматическим толкателем. О событии сообщает световая и звуковая сигнализация.

Преимущества

Автоматический контроль веса продукции

✓

Непрерывная проверка каждой единицы

В отличие от выборочного ручного взвешивания, автоматические контрольные весы проверяют весь проходящий через линию поток.

Контроль недовеса и перевеса

Упаковки за пределами допуска исключаются из потока, что помогает снизить риск претензий и лишнего расхода продукта при фасовке.

↗

Работа в темпе линии

Производительность до 100 проверок в минуту позволяет встроить модель в автоматизированный участок без отдельной операции взвешивания.

Раннее выявление отклонений

Повторяющийся брак по массе может указывать на необходимость проверить дозатор, режим фасовки или комплектность упаковки.

▣

Понятное управление

Сенсорная панель упрощает ввод допустимого диапазона и контроль текущего режима работы оборудования.

◆

Нержавеющая сталь SUS304

Материал корпуса устойчив к коррозии, рассчитан на производственную эксплуатацию и удобен для регулярной очистки.

Технические параметры

Характеристики CW200

Параметр	Значение	Практическое значение
Вес продукта	до 1 кг	Для штучной фасованной продукции в пределах допустимой массы
Скорость проверки	до 100 шт/мин	Подходит для поточного контроля на производственном участке
Точность	0,3-1 г	Высокоточный контроль зависит от формы, массы, устойчивости и скорости подачи
Ширина ленты	210 мм	Габариты упаковки необходимо проверить до интеграции
Отбраковочный механизм	пневматический толкатель	Автоматически выводит несоответствующий продукт из основного потока
Высота конвейера	750 ± 30 мм	Позволяет согласовать оборудование с соседними машинами линии
Подключение	220 В; воздух 0,6-1 МПа	Для работы отбраковщика требуется источник сжатого воздуха

Применение

Контроль веса фасованной продукции

Решение применяют в пищевой промышленности, на упаковочных производствах и логистических участках.

пищевые продукты в пакетах, коробках, бутылках, банках или лотках;
штучные товары и наборы, где отклонение массы может указывать на некомплектность;
готовая упаковка после дозирования, фасовки или маркировки;
товары массой до 1000 г, соответствующие ширине ленты и размеру весовой секции.

Интеграция

Чеквейер для упаковочной линии

устанавливается после фасовочного или упаковочного оборудования;
работает в составе производственной или конвейерной линии;
скорость подачи согласуется с интервалом между упаковками;
до установки проверяются масса, размеры, форма и устойчивость продукта;
для пневматической системы подводится сжатый воздух.

Предварительная оценка

Калькулятор загрузки линии

Укажите плановую производительность и режим работы, чтобы оценить количество проверок и загрузку оборудования относительно максимума 100 шт/мин.

Продукция, шт/мин Длительность смены, ч Смен в сутки, не более 3 Дней работы в месяц

За смену28 800 шт

За сутки по графику86 400 шт

За месяц2 592 000 шт

Расчётная загрузка60%

Расчётная скорость находится в пределах заявленной производительности. Запас - 40 шт/мин.

Расчёт ориентировочный. Реальная пропускная способность зависит от размеров, массы, формы и интервала подачи продукта, а также от требуемой точности контроля.

Вопросы и ответы

FAQ о динамическом контроле веса

Что такое чеквейер?

Это автоматическая система, которая измеряет массу штучной продукции на движущейся ленте. Полученное значение сравнивается с заданным диапазоном, после чего соответствующая упаковка продолжает движение, а изделие с отклонением удаляется из потока.

Зачем проверять массу каждой упаковки?

Недовес может привести к претензиям к готовой продукции, а перевес - к лишнему расходу сырья. Проверка каждой упаковки помогает вовремя обнаружить отклонение и обратить внимание на настройку дозирующего или фасовочного участка.

Для какой продукции подходит модель CW200?

Оборудование рассчитано на товары массой до 1 кг. При подборе учитывают ширину ленты 210 мм, размеры и устойчивость упаковки, скорость подачи и необходимую точность. Применимость конкретного пакета, коробки, банки, бутылки или лотка желательно проверить на образцах.

Можно ли встроить оборудование в действующую линию?

Да, если согласованы высота соседних конвейеров, направление и скорость движения продукции, её габариты и интервалы подачи. Для подключения необходимы сеть 220 В и сжатый воздух давлением 0,6-1 МПа.

Как выбрать весовое оборудование под линию?

Для подбора нужны масса и габариты товара, тип тары, плановая производительность, скорость конвейера и требуемая точность. Также проверяют устойчивость продукта на ленте, высоту установки, электропитание и наличие сжатого воздуха.

Как настроить допустимый диапазон веса?

Оператор задаёт минимальную и максимальную массу через сенсорный экран. Перед запуском поточного режима настройки проверяют на образцах продукции, чтобы убедиться в устойчивом измерении и корректной работе системы отбраковки.

Какая точность у динамических весов?

Для CW200 указана точность 0,3-1 г. Конкретное значение зависит от массы и формы продукта, устойчивости упаковки, скорости ленты, вибраций и других условий эксплуатации.

Как выполняется автоматическая отбраковка по весу?

После измерения система сравнивает массу с установленными границами. Если значение выходит за допустимый диапазон, пневматический толкатель перемещает продукт из основного потока, а оператор получает световой и звуковой сигнал.

Подбор оборудования под ваш продукт

Чтобы купить CW200, передайте специалисту массу, размеры, форму упаковки и требуемую скорость линии. Актуальная цена указана в карточке товара; возможность интеграции можно уточнить после проверки образца и параметров участка.
