Современные производственные процессы и инженерные системы предъявляют высокие требования к стабильности температурных режимов. Перегрев оборудования может привести к снижению производительности, ухудшению качества продукции и ускоренному износу узлов. Для решения этих задач применяются чиллеры — промышленные холодильные установки, предназначенные для охлаждения жидкости и отвода тепла от технологического оборудования.

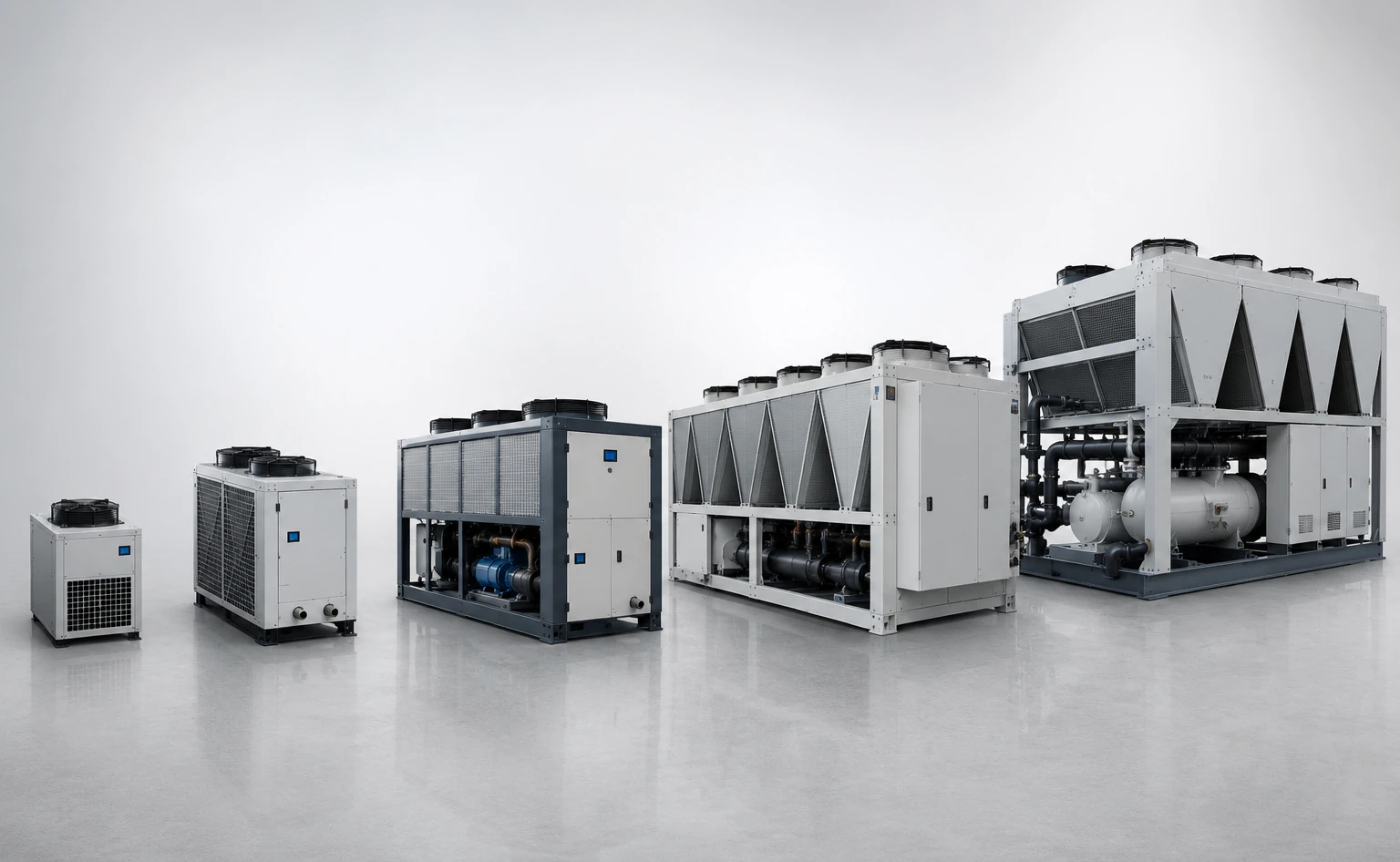

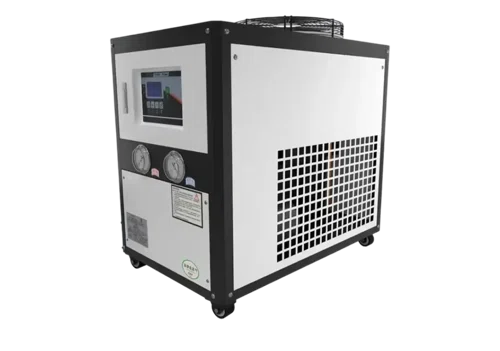

Что такое чиллер
Чиллер представляет собой промышленную холодильную машину, предназначенную для охлаждения теплоносителя до заданной температуры и поддержания её в автоматическом режиме. В качестве теплоносителя чаще всего используются вода или водно-гликолевые растворы, в отдельных случаях — специальные технологические жидкости.
Основная функция чиллера заключается в отборе и переносе тепловой энергии из технологической системы. Охлажденный теплоноситель циркулирует по контуру, поглощает тепло от оборудования и возвращается в установку для повторного охлаждения.
Благодаря высокой точности регулирования температуры и стабильности работы чиллеры применяются в промышленности, системах кондиционирования, медицине, коммерческих зданиях и центрах обработки данных.

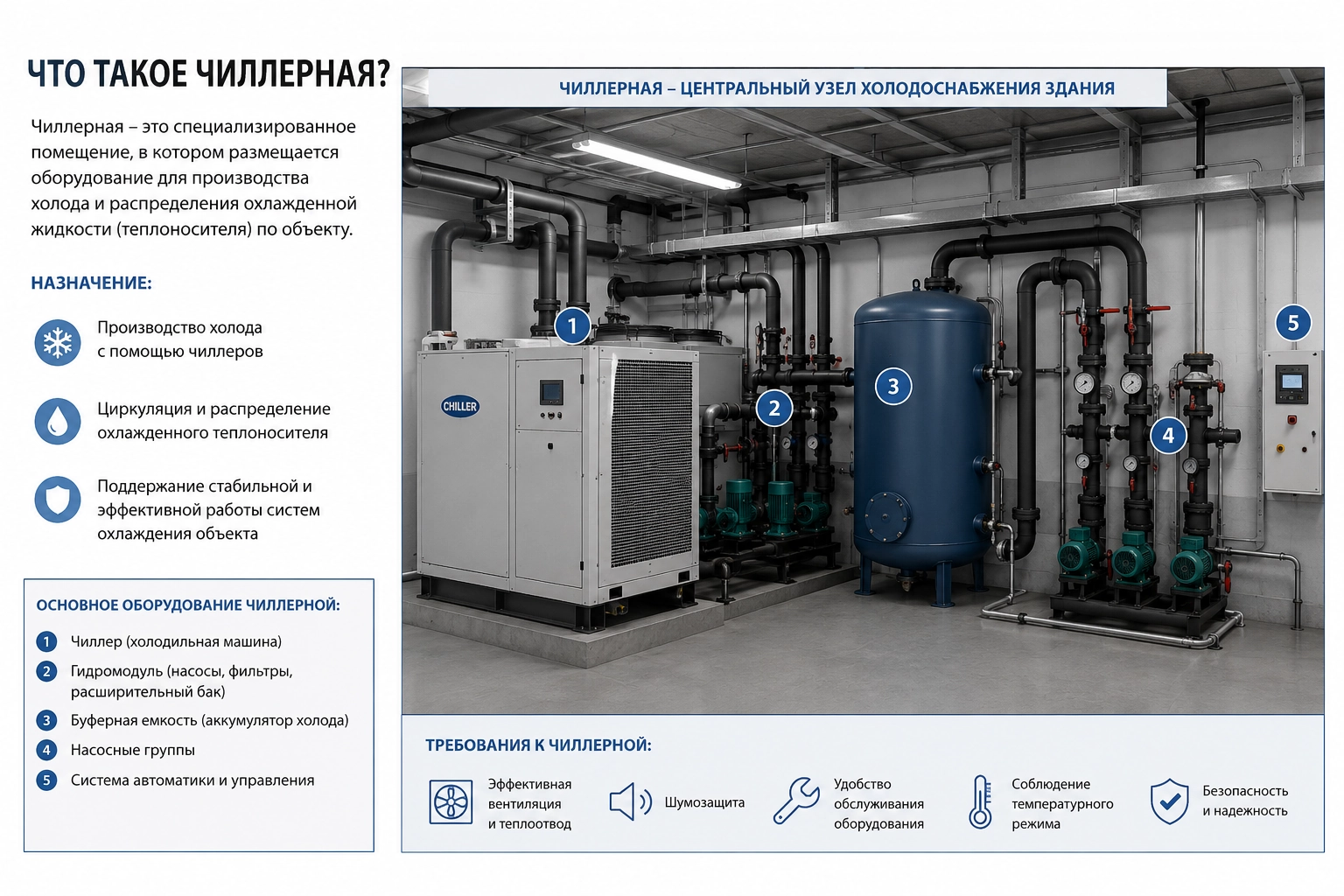

Что такое чиллерная
Чиллерная — это специализированное помещение или технический узел, в котором размещается основное оборудование системы холодоснабжения, включая чиллеры, гидромодули, насосные группы, расширительные баки и элементы автоматики.
Основное назначение чиллерной заключается в обеспечении безопасной, стабильной и эффективной работы холодильной системы. В этом помещении сосредоточены все ключевые элементы, отвечающие за выработку и распределение холода, а также за циркуляцию теплоносителя по объекту.
Чиллерная может располагаться внутри здания или в отдельном техническом блоке. При проектировании учитываются требования к вентиляции, теплоотводу, шумозащите и удобству обслуживания оборудования.
В крупных инженерных системах чиллерная играет роль центрального узла холодоснабжения, от которого зависит работа систем кондиционирования, технологического охлаждения и климатического контроля.
Принцип работы чиллера
Работа чиллера основана на парокомпрессионном холодильном цикле, в котором циркулирует хладагент, последовательно проходящий основные этапы термодинамического преобразования.
В испарителе хладагент отбирает тепло у теплоносителя и переходит в газообразное состояние. Далее он поступает в компрессор, где сжимается, повышая давление и температуру.
В конденсаторе происходит отдача тепла внешней среде, после чего хладагент конденсируется и снова становится жидкостью. Затем через расширительный клапан давление понижается, и цикл повторяется.
Непрерывная работа холодильного контура обеспечивает стабильное охлаждение теплоносителя в заданных параметрах.

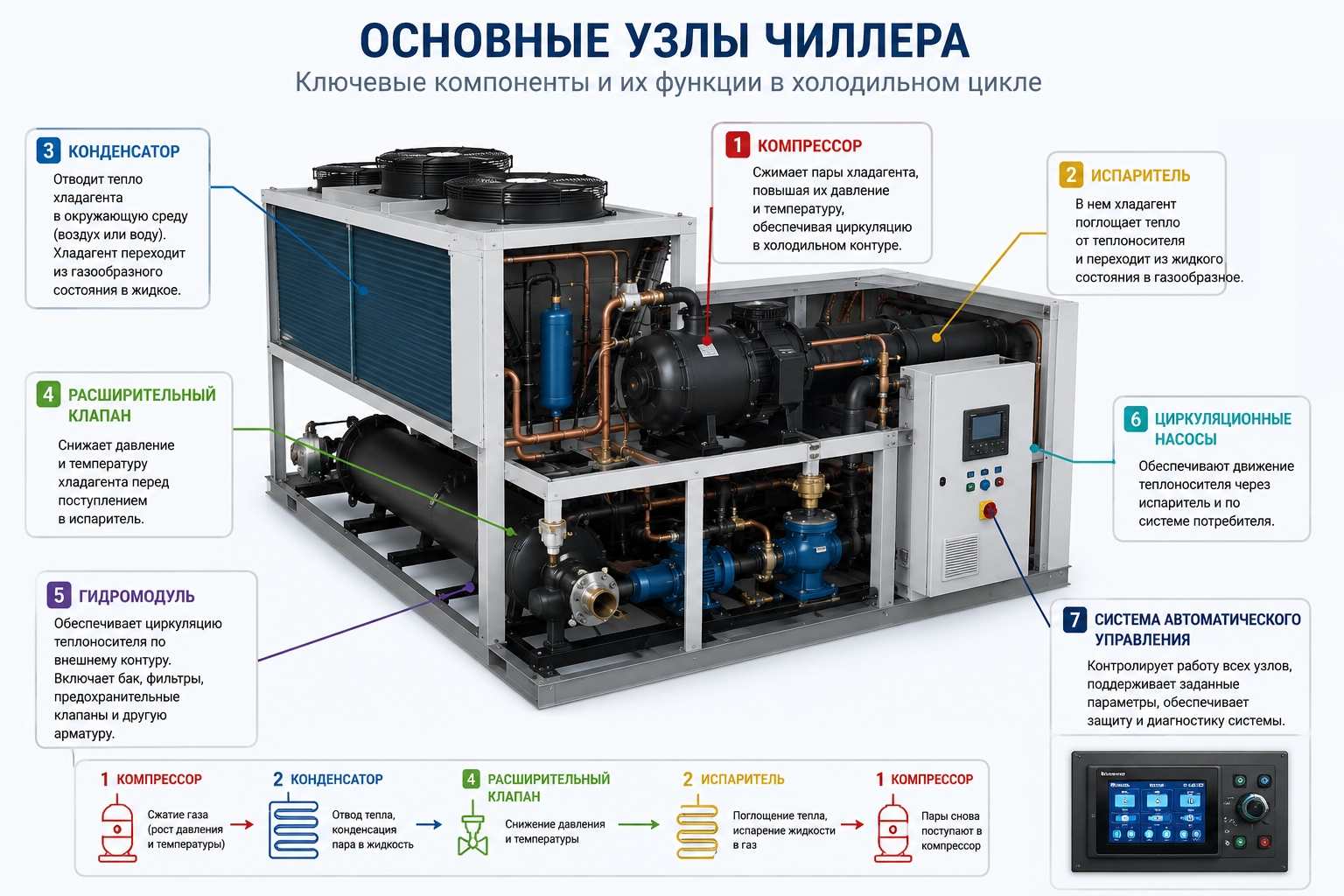

Основные элементы конструкции
Чиллер включает несколько ключевых узлов, каждый из которых выполняет отдельную функцию в холодильном цикле:
- компрессор;
- испаритель;
- конденсатор;
- расширительный клапан;
- гидромодуль;
- циркуляционные насосы;
- система автоматического управления.
Компрессор обеспечивает циркуляцию хладагента и создание необходимого давления в системе. Испаритель отвечает за отбор тепла у теплоносителя, а конденсатор — за его передачу в окружающую среду.
Гидромодуль обеспечивает циркуляцию охлажденной жидкости по внешнему контуру и может включать насосы, расширительный бак и элементы фильтрации.
Виды чиллеров
Классификация выполняется по нескольким конструктивным и эксплуатационным признакам.
По типу охлаждения конденсатора различают:
Воздушные системы проще в монтаже и обслуживании и применяются на большинстве промышленных и коммерческих объектов.
Водяные чиллеры обладают более высокой энергоэффективностью и используются при значительных тепловых нагрузках.
По компоновке установки подразделяются на:
- моноблочные;
- с выносным конденсатором.
Моноблочные системы объединяют все узлы в одном корпусе, а выносные решения позволяют гибко распределять оборудование по объекту.
Также чиллеры различаются по типу компрессора: поршневые, спиральные, винтовые и центробежные — выбор зависит от мощности и режима работы.
Где применяются
Чиллеры используются в системах, где требуется стабильное охлаждение оборудования, технологических процессов или воздуха через промежуточный теплоноситель.
- системы вентиляции и кондиционирования зданий;
- пищевое производство;
- химическая и фармацевтическая промышленность;
- производство пластмасс;
- металлургия и машиностроение;
- металлообработка;
- охлаждение станков с ЧПУ;
- лазерное оборудование;
- серверные и дата-центры;
- медицинские учреждения;
- лабораторные комплексы.
В системах кондиционирования чиллер охлаждает жидкость, которая затем передает холод через теплообменники приточных установок и фанкойлы. Это позволяет централизованно управлять климатом в крупных зданиях.
Как выбрать чиллер
Выбор чиллера выполняется на основе теплотехнического расчета и анализа условий эксплуатации. Ошибки на этапе подбора могут привести к недостаточной мощности или избыточному энергопотреблению.
Ключевые параметры подбора:
- необходимая холодопроизводительность;
- температурный режим входа и выхода теплоносителя;
- тип и свойства теплоносителя;
- условия установки (внутри помещения или на улице);
- характер тепловой нагрузки;
- режим работы оборудования.
Ошибки при эксплуатации
Нарушение эксплуатационных требований приводит к снижению эффективности и ускоренному износу оборудования.
- использование неподходящего теплоносителя;
- отсутствие регулярного обслуживания;
- загрязнение теплообменников;
- неверный расчет мощности;
- работа вне расчетных температурных режимов.
Обслуживание
Регулярное техническое обслуживание обеспечивает стабильную работу и продлевает срок службы оборудования.
- контроль давления и параметров хладагента;
- очистка теплообменных поверхностей;
- проверка насосного оборудования;
- диагностика автоматики и датчиков;
- замена фильтрующих элементов.
Отличие чиллера от кондиционера
Чиллер и кондиционер выполняют функцию охлаждения, но отличаются принципом распределения холода.
Чиллер охлаждает жидкость, которая затем передает холод по системе, тогда как кондиционер напрямую охлаждает воздух в помещении.
Такой принцип позволяет чиллерам обслуживать крупные объекты и технологические линии с высокой тепловой нагрузкой.
Сравнение систем охлаждения
| Тип системы |
Преимущества |
Ограничения |
| Воздушное охлаждение |
Простая установка, автономность |
Зависимость от температуры воздуха |
| Водяное охлаждение |
Высокая эффективность и стабильность |
Сложность инфраструктуры |
Преимущества использования
- точное поддержание температуры;
- автоматическая круглосуточная работа;
- защита оборудования от перегрева;
- повышение ресурса техники;
- энергоэффективность;
- интеграция в инженерные системы;
- широкий диапазон применения.
Использование чиллера позволяет стабилизировать технологические процессы и повысить надежность всей системы охлаждения.
Заключение
Чиллеры являются ключевым элементом современных систем охлаждения, обеспечивая стабильный отвод тепла в промышленных и инженерных процессах. Их применение позволяет поддерживать заданные температурные режимы, повышать надежность оборудования и обеспечивать устойчивую работу технологических линий.
